自穿孔・SPソイルネイル・二重管の充填品質　
鉄
　Slope Drivemethod of construction by Wire operation

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

　【自穿孔の品質を考える】

　★  掘り起こし実験結果／自穿孔や途中まで保護した部分二重管は、以下の
　　　ように施工目的である全体に円柱形アンカー体造成が出来ておらず、先頭
　　　でグラウトが拘束している（設計強度が到底発現しない）
　　　実際に施工してる職人は、誰でも知っています。なぜならグラウト（注入材）
　　　のミキシング（掻き混ぜ）中、早く注入しないと、どんどん勝手に粘って流動性
　　　が低下していく事を経験上、知っているからです。
　　　経験では、８０�g（家庭用のゴミ捨て大型ポリバケツ）のグラウト材に片手盛り
　　　の砂を入れたら１０秒程度でミキシングが困難となります。つまり、削孔後に
　　　隙間が数ミリの土砂だらけの排出路をグラウトが戻り全周を巡って充填される
　　　等ありえない。下記のようにグラウト吐出後、すぐに吐出口で拘束され団子
　　　状態になるのが実際で、目的のアンカー体（地中に削孔口までの円柱形の

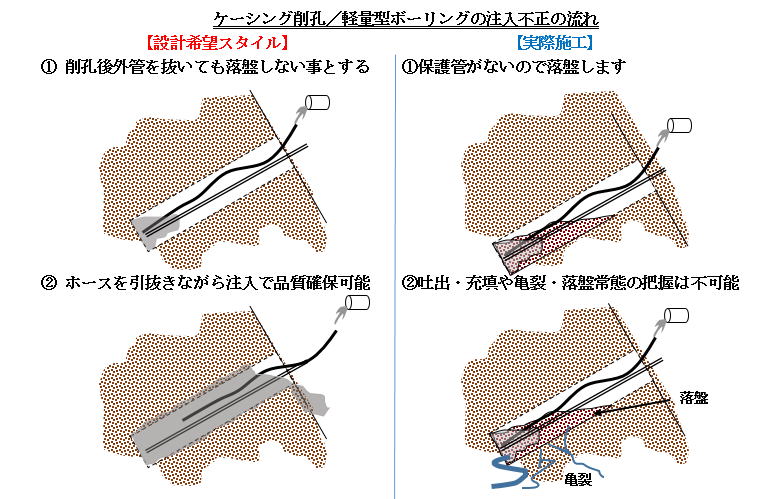

　　　造成物）は、絶対できません。これは、上記に図解したケーシング削孔工法
　　　なども同様でグラウト造成不可なのは必然です。

　注意／不正業者は、発注者の立会検査の時だけ事前に何度も削孔して空間を
　　　　　空けた穴に注入して後から鋼材を押し込むなどの虚偽施工をします。
　　　　　また、地中で確認できない注入出来形なのでグラウトホース(本来不要)を
　　　　　引抜ながら口元だけに溜めておいたグラウトで適正なグラウトフローを
　　　　　見せかけたりしますが、地中では充填していないので強度不足が当然、
　　　　　発生します。検査位置を事前に決めずに抜き打ち検査をしたら簡単に
　　　　　不正が分かります。・・・　不正施工の対策検証　を確認願います
　　　　　
　　　　　

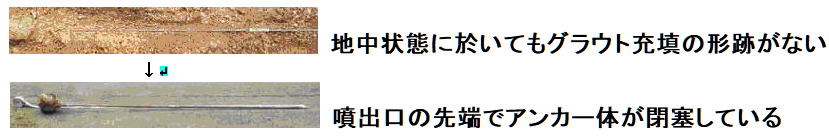

　　自穿孔／先端しかグラウトが廻っていない。全体を覆うアンカー体の造成に失敗している
　　品　　質／アンカー体が造成されていない。
　　　　　　　二重防錆(鋼材メッキ＋グラウトかぶり１０�o)が失敗している。

　　★会計検査においても、既に平成１０年には指摘され是正指示されている資料がありますが、改良されていません。

**********************************************************************************

　 �Aグラウト注入／グラウトホースを駆使した虚偽注入の解説
******************************************************************************************
