無足場アンカー工法 真実の先進技術を治山・災害工事に反映
　　拡径ビット削孔は、さく井用の製品。法面では用途外使用で使用不能です
　Slope Drive method of construction by Wire operation

　　　　　　　　　　　　　　　　　　　　拡径ビットでは法面二重管削孔が困難な理由

　　無足場アンカー協会は、現場技術者・工学博士・技術士及び特許法律専門家と連携して
　　技術を検証し、公共工事における不正工事を告発しています !

　☆真実の声・・・発注者・設計者の方々は不正業者の詭弁に騙されないでください。

　SD工法=不正業者は、”拡径ビット利用で法面二重管削孔が出来る”と虚偽PRをしていますが、
　実際は出来ません。メーカー資料にあるように拡径ビットは、さく井工事のような重力が垂直に影響する
　地下ボーリング削孔ビットです。

　※不正業者が拡径ビット施工で二重管削孔可能と見せかけた不正ビデオを解説します・・・
　　実際は拡径ビットでは出来ないので事前に単管削孔して偽造編集で製作した詐欺ビデオ


　”法面のように横方向に重力が影響する用途外使用の環境下では、以下の理由で極めて困難です”
　（弁護士による偽計業務妨害訴訟の準備照会にてメーカー担当者談）。

　鉄筋挿入工等は斜面災害を防ぎ近隣住民の生命に関わる重要な工事です。
　外視確認できない地中施工ですので、不正が分かりにくく摘発困難ですが、
　設計強度を確保する為、通常のﾛｰﾀﾘｰﾊﾟｰｶｯｼｮﾝ削孔（大型機は全てこの方式）が
　可能である事が以下の流れとなり、客観的な品質証明となります。
　（削孔品質確保／孔壁確保⇒設計アンカー体造成⇒設計強度確保）
　拡径方式やケーシング（鞘管）方式、自穿孔などは二重管削孔は不可能です。
　（参照／このサイト上部の”真実の二重管”サイトをクリックしてください）
　それが可能なら特許レベルの技術です。不正業者が語る、砂質土・粘性土では可能？
　のような都合の良い土質の斜面は、表層部のような破砕層では滅多にありません

　　　　　　　　　　　　　 　　　　　　　　　　　　　　　
　　　　　　
　　　　
　　　　

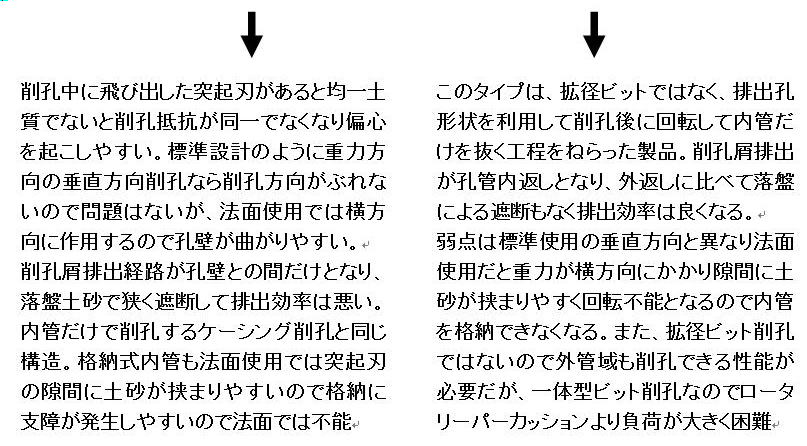

　※拡径ビット・・・さく井工事（井戸掘りなどの垂直削孔）に使用される先端ﾋﾞｯﾄの開閉製品。
　　右のような形状（位置をずらして格納）の製品も、法面使用では左製品と同じ障害が発生します。
　　代表的なもので三菱マテリアル製スーパーメックスビット等

　　　　　　　　　　
　こんな大型の井戸掘り用削孔理論を作用する条件が違うのに無視して
　無理やり法面に転嫁した机上の空論的な虚偽削孔工法。

　※さく井工事／このような巨大な機械で垂直方向に主に重量で削孔するもの。
　　　　　　　　

　※色々なタイプがありますが、本来の使用方法である垂直方向でないと隙間に土石が挟まりやすい
　　ので内ﾛｯﾄﾞの中抜き不能などの障害が頻繁に発生する。実質、使用できない・・・メーカー談

　　
　【　検　証　】

　★法面は重力方向が横向きでかかるので削孔屑が詰まり内管抜き不能

　削孔理論は、常に推進力（押し込み）を繰り返し打撃・回転力で削孔する
　ので内管を抜く時にビット格納しようとしても外管のケーシング（鞘管）と
　の隙間に土砂や岩が固く詰まり、隙間が無いので出来ません。

　つまり、垂直方向施工(さく井=井戸掘り等)なら重力が真下の排出方向
　に作用するので土砂が詰まることなく下に落下して排出できる事を前提
　とする拡径ビットです。これは拡径ビットメーカーの三菱マテリアルにも
　用途外使用として確認済です。
　また、削孔中も不均等に土石が詰まるので偏芯し、孔壁が曲がる原因と
　なります

　

********************************************************************************************************************
　
